포장재가 내용물을 습기로부터 얼마나 지켜주는가를 수치로 관리하는 지표가 투습도(WVTR, 수증기 투과도)입니다. 과자 봉지가 눅눅해지지 않는지, 의약품 블리스터가 수분을 막는지, 건축 방습지가 제 역할을 하는지 — 모두 투습도로 판단합니다. 이 글은 투습도 시험을 어떤 방법으로 하고, 어떤 규격을 따르며, 어떤 장비를 골라야 하는지를 현장 관점에서 정리한 선택 가이드입니다.
3초 요약 — 종이·필름·라미네이트의 방습 성능을 저울 하나로 정확히 관리하려면 컵법(중량법, ASTM E96·ISO 2528·TAPPI T464)이 표준입니다. 초저투습 배리어 필름을 빠르게 봐야 하면 적외선 센서법(ASTM F1249)을 함께 고려하세요.
투습도(WVTR)란 — 수증기가 소재를 통과하는 속도
투습도는 일정한 온도·습도 조건에서 수증기가 시트 소재를 단위 면적당 하루 동안 얼마나 통과하는지를 나타내는 값입니다. 단위는 g/m²·day를 씁니다. 값이 작을수록 습기를 잘 막는 것이므로, 방습(배리어) 포장재일수록 낮은 투습도가 요구됩니다. 수분투과도, 또는 MVTR(Moisture Vapor Transmission Rate)로도 부릅니다.
한눈에 보는 선택표 — 목적별 방법·규격·장비
| 알고 싶은 것 | 방법 | 대표 규격 | 해당 장비 |
|---|---|---|---|
| 종이·필름·라미네이트 방습 성능 | 컵법(중량법) | ASTM E96 · ISO 2528 | EZ-Cup Vapometer |
| 종이·판지 고온·고습 투습 | 컵법(건조제법) | TAPPI T464 · ISO 12572 | EZ-Cup Vapometer |
| 도료·코팅 필름 투습 | 컵법(중량법) | ASTM D1653 · DIN 53122 | EZ-Cup Vapometer |
| 초저투습 배리어 필름 신속 측정 | 적외선 센서법 | ASTM F1249 · ISO 15106-2 | 센서식 투습도 측정기 |
| 연료 투과(자동차 부품·소재) | 컵법(무게감량) | SAE J2665 | Vapometer for SAE J2665 (68-3014) |
어떤 방법을 골라야 하나 — 컵법과 센서법
투습도 측정은 크게 무게 변화를 재는 컵법(중량법)과 투과된 수증기를 센서로 검출하는 센서법으로 나뉩니다. 두 방법은 원리가 다르고 강점이 다릅니다.
컵법(중량법, Gravimetric Cup Method)
물 또는 건조제를 담은 투습컵에 시료를 밀봉하고, 항온항습 챔버에서 시간에 따른 컵 전체의 무게 변화를 저울로 측정합니다. 물을 담으면 컵 안이 고습·바깥이 저습이 되어 수증기가 시료를 통해 빠져나가고, 건조제를 담으면 반대로 바깥의 수분이 안으로 들어옵니다. 어느 쪽이든 무게 변화가 곧 투과량입니다. 장비가 단순하고 소재 범위가 넓어 종이·필름·라미네이트·부직포·가죽 등 대부분의 시트 소재에 적용되는 표준 방법입니다. (ASTM E96 · ISO 2528 · TAPPI T464)
적외선 센서법(Infrared Sensor Method)
시료를 사이에 두고 한쪽에 일정 습도를, 반대쪽에 건조한 질소 가스를 흘려 투과된 수증기를 적외선 센서로 실시간 검출합니다. 무게를 달 필요가 없고 감도가 높아 투습도가 매우 낮은 고배리어 필름을 빠르게 측정하는 데 유리합니다. (ASTM F1249 · ISO 15106-2)
선택 기준 — 일반 포장재·종이·코팅처럼 투습도가 중간~높은 범위이고 여러 규격을 폭넓게 커버해야 하면 컵법이 경제적이고 신뢰도가 높습니다. 반면 수 g/m²·day 이하의 초저투습 배리어 필름을 단시간에 반복 측정해야 하면 센서법이 적합합니다.
투습도는 어떻게 계산하나
컵법에서는 일정 시간 간격으로 투습컵의 무게를 달아, 무게 변화가 직선을 이루는 정상상태(steady state)의 기울기를 구합니다. 이 기울기(단위 시간당 무게 변화)를 시료의 투과 면적으로 나누면 투습도가 됩니다.
단위: g/m²·day — 값이 작을수록 방습(배리어) 성능이 우수
시험 조건(온도·상대습도)에 따라 값이 크게 달라지므로, 결과를 비교할 때는 반드시 같은 조건에서 측정한 값인지 확인해야 합니다. 대표적으로 TAPPI T464는 37.8°C·90%RH의 고온·고습 조건을 규정합니다.
투습컵(EZ-Cup Vapometer) — 컵법 표준 장비

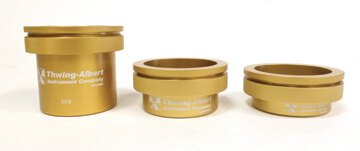

Thwing-Albert EZ-Cup Vapometer는 종이·필름·라미네이트·가죽·비닐 등 두께 3mm 이하 시트 소재의 수증기 투과도를 컵법으로 측정하는 투습컵입니다. 핵심은 밀봉의 확실함으로, 나사식(이지오픈) 플랜지 링과 네오프렌 가스켓·테플론 씰이 시료 가장자리로 새는 경로를 차단해 재현성 높은 결과를 냅니다. ASTM E96·TAPPI T464·ISO 12572 등 주요 컵법 규격에 준거합니다.
| 모델 | 용도 | 시료 | 준거 규격 |
|---|---|---|---|
| EZ-Cup 68-3000/3002/3003 | 일반 시트 소재 WVTR(깊이별 3종) | ≤ 3mm | ASTM E96 · TAPPI T464 · ISO 12572 |
| Vapometer 68-3014 | 연료 투과(Fuel Permeability) 무게감량법 | ≤ 3mm | SAE J2665 (Fuel C·CE10·CM15 / 40·60°C) |
측정 시 확인할 것
- 시험 조건 고정 — 온도·상대습도가 다르면 값이 달라집니다. 규격이 지정한 조건(예: TAPPI T464 37.8°C·90%RH)을 지키고, 비교 대상과 조건을 일치시킵니다.
- 밀봉 상태 — 시료 가장자리 누설은 오차의 가장 큰 원인입니다. 가스켓·씰의 밀착과 왁스/실링 상태를 점검합니다.
- 정상상태 도달 — 초기 과도구간을 지나 무게 변화가 직선이 되는 구간에서 기울기를 취합니다.
- 물법 vs 건조제법 — 컵 안에 물을 넣는지 건조제를 넣는지에 따라 습도 방향이 반대이므로 규격이 지정한 방식을 따릅니다.
- 투습 수준 — 목표 투습도가 매우 낮은 고배리어라면 컵법의 분해능 한계를 고려해 센서법을 병행 검토합니다.
정리 — 목적에서 시작해 장비로
투습도 시험 선택도 언제나 ‘무엇의 방습 성능을, 어느 수준까지 알고 싶은가’에서 출발합니다. 종이·필름·라미네이트·코팅 등 일반 소재의 방습 관리는 컵법(ASTM E96·ISO 2528·TAPPI T464)이 표준이며, 투습컵(EZ-Cup Vapometer) 한 세트로 대부분의 규격을 커버할 수 있습니다. 초저투습 배리어 필름을 빠르게 반복 측정해야 한다면 적외선 센서법(ASTM F1249)을 함께 고려하세요.
세경하이테크는 Thwing-Albert 투습컵(EZ-Cup Vapometer, SAE J2665용 포함)을 공급합니다. 측정하려는 소재·두께·목표 투습 수준과 적용 규격을 알려주시면 현장에 맞는 구성을 안내해 드립니다.
