항공기 케이블 장력계

ACX-1 Series

항공기 조종 케이블 전용 전자식 장력계. 7×7 및 7×19 MIL 규격 케이블 현장 측정.

측정 범위: 0.5 ~ 1,200 lb (케이블 직경·구조에 따라 상이)

정확도: ±2% Full-scale

대응 케이블: 7×7, 7×19 MIL 규격 항공기 제어 케이블

케이블 직경: 1/16" ~ 3/8" (4가지 직경 대응)

배터리: NiMH 충전식 · 연속 약 8시간 사용

데이터 출력: RS-232 (옵션)

제품 개요

Loos ACX-1은 항공기 조종 케이블의 장력을 현장에서 측정하는 전자식 케이블 장력계(텐시오미터) 입니다. 케이블에 게이지를 걸어 측정하며, 7×7·7×19 MIL 규격 항공기 제어 케이블의 장력을 ±2% 정확도로 빠르게 확인할 수 있습니다. 1/16"~3/8" 4가지 케이블 직경에 대응하고 NiMH 충전식으로 약 8시간 연속 사용하며, RS-232로 데이터를 출력합니다(옵션). 항공기 정비·조립에서 비행 제어 케이블의 장력 점검과 리깅(rigging)에 사용됩니다.

케이블 직경별 측정 범위

1/16" (1.6 mm): 소용량 제어 케이블 — 저장력 측정

3/32" (2.4 mm): 경량 항공기 표준 케이블

1/8" (3.2 mm): 일반 항공기 주 조종 케이블 · ~500 lb

3/16" (4.8 mm): 대형 항공기·헬리콥터 케이블 · ~750 lb

1/4" (6.4 mm): 고하중 구조용 케이블 · ~1,200 lb

모델 구분 (폭)

3.4" 폭 모델: 소직경 케이블 (1/16"~3/16") 대응 · 경량

5.2" 폭 모델: 대직경 케이블 (1/4"~3/8") 대응

주요 특징

측정 원리: 케이블 편향량(Deflection) 전자 감지 방식

디스플레이: 4자리 LCD (백라이트)

전원: NiMH 충전식 배터리 · AC 어댑터 충전

하우징: 경량 알루미늄 · 현장 내구성

데이터 출력: RS-232 포트 (옵션 선택)

적용 규격

MIL-T-6117, FAA AC 43.13-1B, 7×7 Wire Rope, 7×19 Wire Rope, 항공기 제어 케이블

적용 분야

항공기 정비·유지보수, 격납고 현장 측정, 조종 케이블 장력 조정, 고정익/회전익 항공기, 항공 MRO

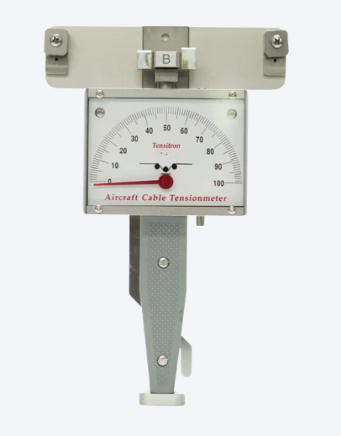

ACM Series (아날로그)

전기 없이 작동하는 아날로그 항공기 케이블 장력계. 내장 케이블 셀렉션, 한 손 조작으로 신속·정확하게 케이블 장력 확인.

측정 범위: 5 ~ 600 lb (모델별 상이)

디스플레이: 아날로그 다이얼 (메모리 락 포인터)

정확도: ±4 ~ 8% Full-scale (모델별)

대응 케이블: 스테인리스 무피복 7×19 (1/16"는 7×7)

케이블 선택: 내장형(Built-in) — 별도 라이저 불필요

전원: 불필요 (기계식 · 무전원)

제품 개요

Tensitron ACM Series는 전기 없이 작동하는 아날로그 다이얼 방식 항공기 케이블 장력계 입니다. 내장형 케이블 셀렉션으로 별도의 라이저를 끼울 필요가 없고, 다이얼에 교정 차트가 부착돼 있어 한 손으로 빠르고 정확하게 케이블 장력을 확인할 수 있습니다. 컴팩트한 설계로 좁은 공간에도 접근이 가능하며, 메모리 락 포인터가 손이 닿기 어려운 위치에서 읽은 값을 유지합니다. 충전·전원이 필요 없는 견고한 기계식 구조로 현장 내구성이 뛰어나며, 텍스처 처리된 손잡이로 미끄럼을 방지합니다. 휴대 케이스와 NIST 소급 교정 성적서가 기본 포함되며, 디지털 방식이 필요하면 ACX-1 시리즈를 고려할 수 있습니다.

모델별 사양

ACM-100: 5–100 lb (3–45 kg) · 케이블 1/16, 3/32, 1/8, 5/32" · ±4%

ACM-200: 25–200 lb (12–90 kg) · 1/16, 3/32, 1/8, 5/32, 3/16, 1/4" · ±4%

ACM-300: 40–300 lb (19–136 kg) · 3/32, 1/8, 3/16, 1/4" · ±6%

ACM-400: 40–400 lb (19–181 kg) · 3/32, 1/8, 5/32, 3/16" · ±6%

ACM-600: 40–600 lb (19–272 kg) · 1/8, 5/32, 3/16, 1/4" · ±8%

ACM-150-CWT: 10–150 lb (5–68 kg) · 5, 10, 15, 20, 25 CWT · ±4%

ACM-300-CWT: 40–300 lb (19–136 kg) · 10, 15, 20, 25 CWT · ±6%

공통 사양

교정 기준: 스테인리스·무피복 7×19 케이블 (1/16"는 7×7)

치수: ACM-600 외 전 모델 8.24"L × 3.38"W × 1.56"T · ACM-600은 8.24 × 5.20 × 1.56"

무게: 약 21 oz

디스플레이: 아날로그 다이얼

구성품: 휴대 케이스 + NIST 소급 교정 성적서

보증: 공장 결함 1년

주요 특징

무전원 기계식, 한 손 조작, 내장 케이블 셀렉션, 다이얼 부착 교정 차트, 메모리 락 포인터, 컴팩트·경량, 텍스처 손잡이

적용 규격·분야

항공기 제어 케이블, 7×19 / 7×7 와이어로프, inch·CWT 직경, 항공기 정비·MRO, 조종 케이블 리깅

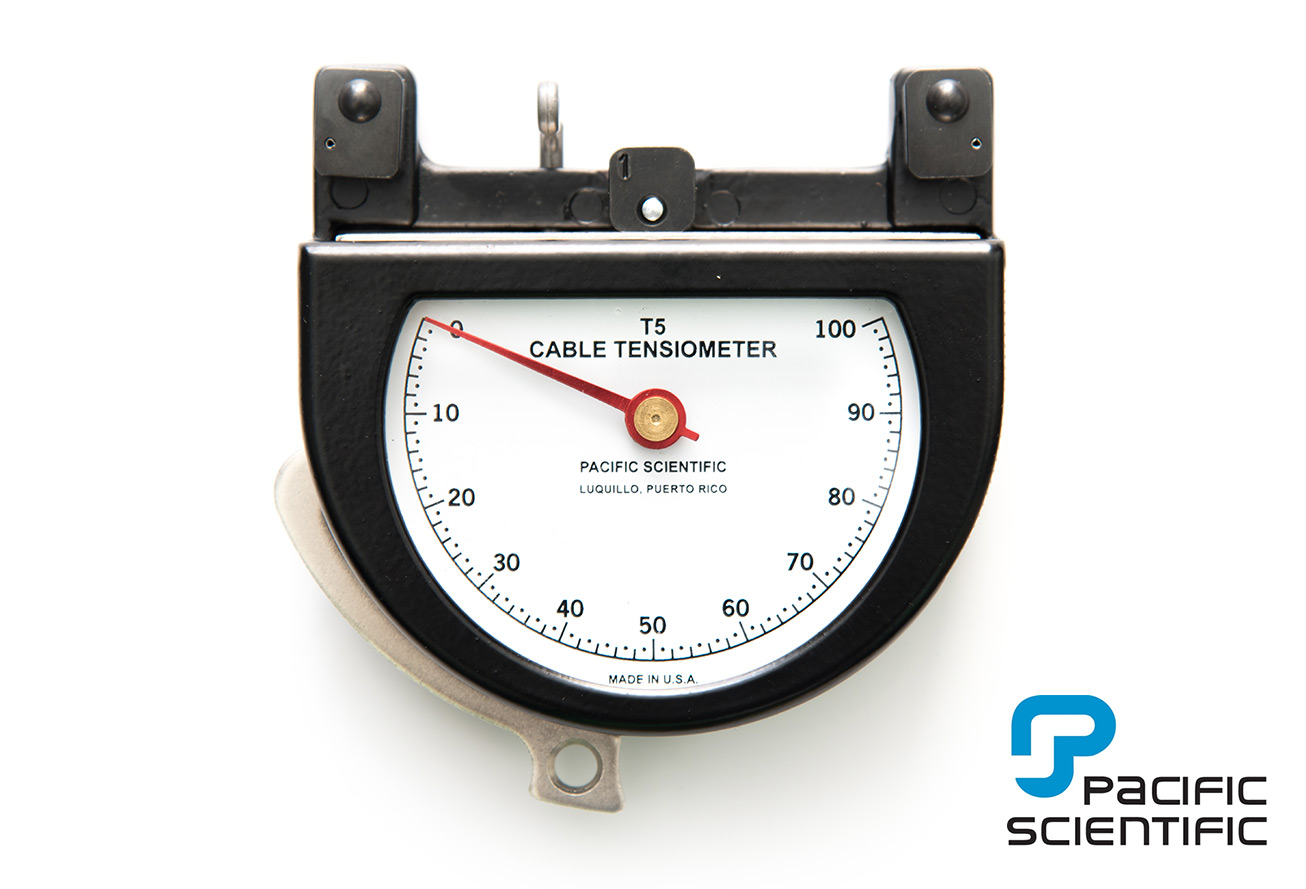

T5-2000 시리즈

저·중 장력 특화 라이저(riser) 방식 기계식 다이얼 항공기 케이블 텐시오미터.

측정 방식: 기계식 다이얼 (라이저 교체식)

측정 범위: 5 ~ 400 lb (모델별)

대응 케이블: 1/16" ~ 1/4" 및 CWT

특화 용도: 이차 조종계통 등 저장력 측정

제조·인증: Made in USA · AS9100 / ISO9001

교정: 항공 조종 케이블 표준 교정

제품 개요

OPTI(Pacific Scientific) T5-2000 시리즈는 항공기 조종 케이블의 장력을 측정하는 기계식 다이얼 텐시오미터 입니다. 케이블 직경에 맞는 라이저(riser)를 끼워 측정하며, 특히 저장력이 지배적인 이차 조종계통(secondary control) 측정에 이상적입니다. 정확도와 안전성을 위해 고장력용과 저장력용 텐시오미터를 각각 두는 것이 권장되며, 고정 라이저 모델(T5-2004-113-00)은 100 lb 이하 저장력 케이블 전용으로 적합합니다. 미국 제조, AS9100·ISO9001 인증.

T5-2000 모델별 사양

T5-2002-101-00: 1/16~1/4" · 10 ~ 150 lb

T5-2002-103-00: 1/16~1/4" · 30 ~ 200 lb

T5-2002-104-00: 1/16~1/4" · 30 ~ 200 lb

T5-2002-104A-00: 1/16~1/4" · 30 ~ 300 lb

T5-2002-105-00: 1/16~1/4" · 30 ~ 400 lb

T5-2002-301-00: CWT 3~45 · 10 ~ 150 lb

T5-2002-304-00: CWT 3~45 · 30 ~ 300 lb

T5-2002-401-00: inch + CWT · 10 ~ 150 lb

T5-2004-113-00: 1/16~1/8" · 10 ~ 100 lb (고정 라이저)

T5-2006-115-00: 1/16" · 5 ~ 60 lb

라이저(Riser) 안내

No. 1: 1/16, 3/32, 1/8" (소직경)

No. 2C: 5/32, 3/16" (중직경)

No. 3: 7/32, 1/4" (대직경)

특징

라이저 교체식, 저장력 특화, 기계식 다이얼, 무전원, Made in USA, AS9100/ISO9001

적용 분야

항공기 이차 조종계통, 저장력 케이블, 항공 정비·MRO, 조종 케이블 리깅

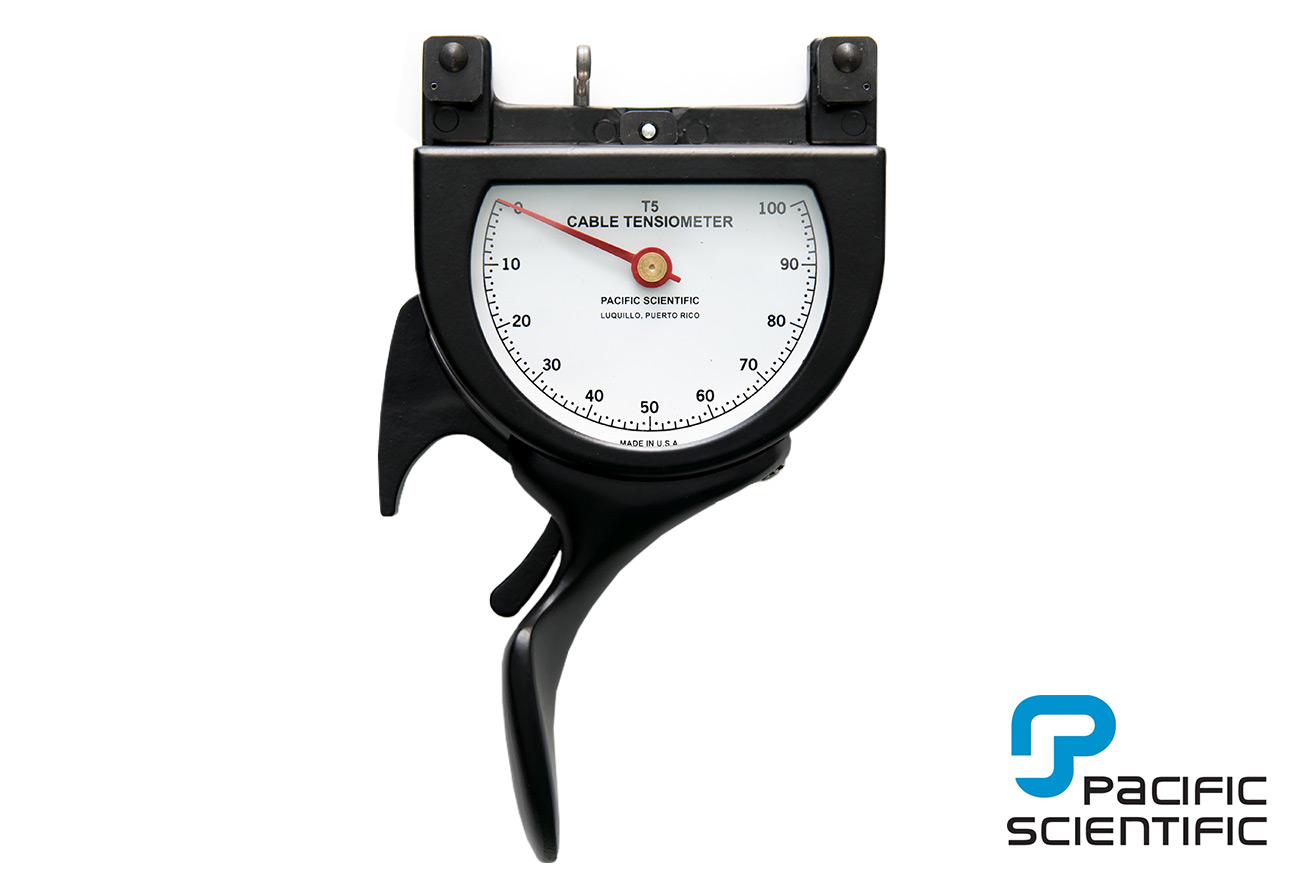

T5-8000 시리즈

광범위·고장력 대응 라이저 방식 기계식 다이얼 텐시오미터 (트리거 핸들).

측정 방식: 기계식 다이얼 + 트리거 핸들 (라이저 교체식)

측정 범위: 5 ~ 2,000 lb (모델별)

대응 케이블: 1/16" ~ 3/8" 및 CWT

특화 용도: 저장력~고장력 전 범위

제조·인증: Made in USA · AS9100 / ISO9001

교정: 항공 조종 케이블 표준 교정

제품 개요

OPTI(Pacific Scientific) T5-8000 시리즈는 저장력부터 고장력(최대 2,000 lb)까지 폭넓게 커버 하는 기계식 다이얼 텐시오미터입니다. 트리거(작동) 핸들로 케이블을 물어 측정하며, 케이블 직경별 라이저를 교체해 다양한 규격에 대응합니다. 모델이 세분화돼 있어 측정 대상 케이블의 직경과 장력 범위에 맞는 모델을 선택하면 정확도가 높아집니다. 미국 제조, AS9100·ISO9001 인증.

T5-8000 모델별 사양

T5-8002-104B-00: 1/16~1/4" · 5 ~ 300 lb

T5-8002-105-00: 1/16~1/4" · 30 ~ 400 lb

T5-8002-211-00: 1/16~1/8" · 35 ~ 350 lb

T5-8002-401-00: inch + CWT · 10 ~ 150 lb

T5-8003-106-00: 3/16~5/16" · 40 ~ 600 lb

T5-8003-107-00: 3/16~5/16" · 100 ~ 800 lb

T5-8003-108-00: 3/16~5/16" · 200 ~ 1,000 lb

T5-8003-209-00: 1/4~3/8" · 200 ~ 400 lb

T5-8005-109-00: 3/16~5/16" · 250 ~ 1,300 lb

T5-8005-110-00: 3/16~5/16" · 300 ~ 1,600 lb

T5-8005-111-00: 3/16~5/16" · 500 ~ 2,000 lb

T5-8008-106-00: 1/8~1/4" · 40 ~ 600 lb

T5-8008-306-00: CWT 10~25 · 40 ~ 600 lb

T5-8103-406-00: CWT 5~80 · 25 ~ 1,400 lb

T5-8203-108-00: 3/8" · 200 ~ 1,000 lb

라이저(Riser) 안내

No. 1 / No. 2 / No. 2C: 소~중직경 (1/16 ~ 3/16")

No. 3 / No. 3A / No. 3B: 대직경 (7/32 ~ 5/16")

No. 4: 초대직경 (1/4 ~ 3/8")

특징

5~2,000 lb 광범위, 트리거 핸들, 라이저 교체식, 고장력 대응, Made in USA, AS9100/ISO9001

적용 분야

항공기 주 조종계통, 고장력 구조 케이블, 헬리콥터, 항공 정비·MRO

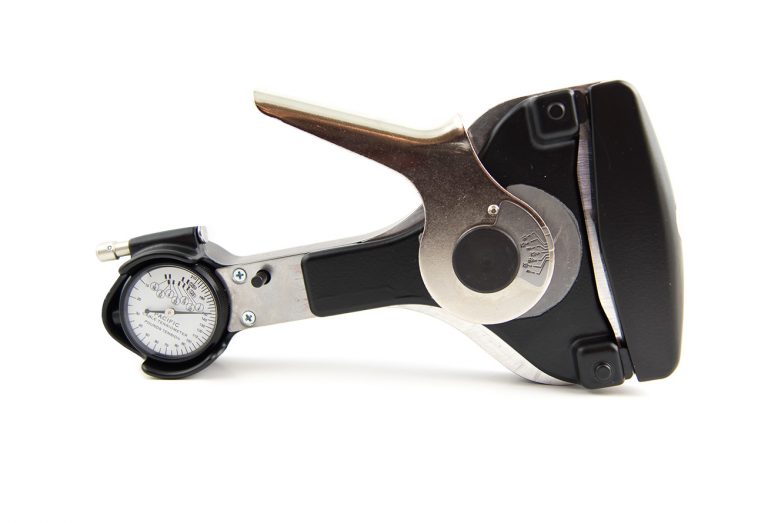

T60 시리즈 (PACIFIC)

컴팩트 클램프형 기계식 텐시오미터. USAF C8/C9 호환, MIL-DTL-83420 플렉시블 케이블 표준.

측정 방식: 기계식 다이얼 (컴팩트 클램프형)

측정 범위: 10 ~ 450 lb (모델별)

USAF 호환: C8 (10~200 lb) / C9 (150~450 lb)

케이블 표준: MIL-DTL-83420 플렉시블 와이어로프

제조·인증: Made in USA · AS9100 / ISO9001

정확도 팁: 3~5회 측정 후 평균 권장

제품 개요

OPTI(Pacific Scientific) T60 시리즈는 미 공군(USAF) C8·C9 게이지와 호환 되는 컴팩트 클램프형 기계식 텐시오미터입니다. 플렉시블 항공 조종 케이블(MIL-DTL-83420) 기준으로 표준 교정되며, 코팅/비코팅 플렉시블 케이블에 사용됩니다. 연선 케이블은 표면 불균일로 같은 장력에서도 미세한 편차가 생길 수 있어, 위치를 조금씩 바꿔 3~5회 측정 후 평균을 내는 것이 권장됩니다. (비플렉시블 케이블은 MIL-DTL-87161 기준으로 별도 교정 필요.) 미국 제조, AS9100·ISO9001 인증.

T60 모델별 사양

T60-1001-C8-1A: USAF Type C8 호환 · 10 ~ 200 lb

T60-1001-C9-1A: USAF Type C9 호환 · 150 ~ 450 lb

사용·교정 참고

표준 케이블: 플렉시블 와이어로프 (MIL-DTL-83420)

비플렉시블 케이블: MIL-DTL-87161 — 별도 교정 필요

정확도 향상: 한 케이블에서 3~5회 측정 후 평균

과부하: 범위 초과 하중에도 손상되지 않음

특징

USAF C8/C9 호환, 컴팩트 클램프형, MIL-DTL-83420 표준, 무전원 기계식, Made in USA, AS9100/ISO9001

적용 분야

군용·민간 항공기, 조종 케이블 장력 점검, 항공 정비·MRO, 헬리콥터
