필름·끈·Sheet 텐션메타

M161

벨트·웹·테이프 전자식 장력 측정 유닛. 핸드헬드·기계 설치 겸용.

측정 범위: 0~10 daN ~ 0~500 daN (7단계)

측정 폭: 0~50mm ~ 0~400mm (7버전)

측정 방식: 용량형 (Capacitive)

하우징: 알루미늄

롤러: 알루미늄 (저부하 버전: 중앙 롤러 플라스틱)

표시기 연결: MINI 710 / KT874

제품 개요

Tensometric M161은 주행하는 벨트·웹·필름·테이프의 장력을 측정하는 전자식 장력 측정 유닛입니다. 용량형(capacitive) 센서를 내장해 소재가 3개 롤러를 지날 때의 장력을 감지하며, 핸드헬드로 들고 점검하거나 기계에 고정 설치해 상시 모니터링할 수 있습니다. 측정 범위(0~10 daN ~ 0~500 daN)와 측정 폭(50~400mm)을 7단계로 선택할 수 있고, MINI 710·KT874 표시기에 연결해 값을 표시합니다. 필름·제지·인쇄·섬유 등 연속 웹 공정의 장력 품질 관리에 사용됩니다.

작동 원리

측정 방식: 3롤러 직렬 배치. 중앙 롤러가 약간 돌출되어 소재를 경미하게 편향 → 결과 하중 측정

소재 삽입: 불필요 — 소재 위에 가볍게 누르기만 하면 됨

편향 최소화: 소재 손상 방지. 보호가 필요한 소재에 적합

설치 형태: 핸드헬드 또는 기계 설치 모두 가능

사양

측정 범위 (7단계): 10 / 20 / 50 / 100 / 200 / 300 / 500 daN

측정 폭 (7버전): 50 / 100 / 150 / 200 / 250 / 300 / 400 mm

측정 원리: 용량형 (Capacitive)

아날로그 출력: 0~1V (MINI 710 앰프 사용 시)

적용 소재

벨트, 웹, 테이프, 리본, 필름, 광폭 소재

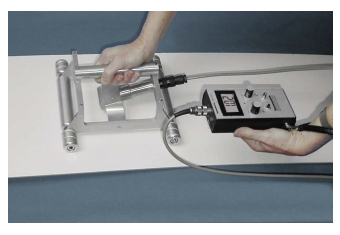

M160-N

저장력 필름·테이프·직물 전용. DMS-TENS-ST 표시기 일체형.

측정 범위: 0~20 N/cm

분해능: 0.01 N/cm

측정 정확도: ±1%

센서 롤러 폭: 2.5 cm

소재 편향각: 3° (소재 손상 없음)

표시기: DMS-TENS-ST (저장 기능 포함)

제품 개요

Tensometric M160-N은 저장력 필름·테이프·직물 전용 장력 측정기입니다. DMS-TENS-ST 표시기가 일체형으로 붙어 있어 센서 헤드를 소재에 대면 즉시 장력이 표시되며, 연포장·라미네이팅 라인의 저장력 관리에 사용됩니다.

작동 원리

편향각: 센서 롤러가 소재를 직선에서 3°만 편향 → 소재 손상 없음

외부 롤러: 4개 볼베어링 롤러 → 고속 주행에서도 안정적 운전

표시기: DMS-TENS-ST — 저장 기능 포함 표시기와 트랜스듀서 일체형

교정: 공장 교정 · 현장 고객 직접 교정 가능

용도

주요 용도: 저장력 소재의 여러 지점 측정 및 비교 가능 측정값 확보

측정 값 표시: 가공 소재 폭 1cm당 장력 (N/cm)

아날로그 출력: 0~1V (DMS-TENS-ST 경유)

적용 소재

저장력 필름, 테이프, 직물, 부직포, 얇은 시트

M1160

제지용 클로딩·펠트·포일·시브 전용 대형 측정 헤드.

측정 범위: 0.1~19.99 daN/cm (표준) · 0~10 / 0~5 daN/cm 옵션

분해능: 0.01 daN/cm

측정 정확도: ±1%

센서 롤러 폭: 25 mm

아날로그 출력: 0~1V

방수: 스플래시 방지 (Splash-proof)

제품 개요

Tensometric M1160은 제지 기계의 클로딩·펠트·와이어(시브)·포일 장력을 측정하는 대형 측정 헤드입니다. 넓고 무거운 주행 소재에 맞는 대형 롤러 구조로, 초지기 클로딩의 장력 균일성을 점검해 지필 품질과 클로딩 수명을 관리합니다.

구조 특징

센서 롤러: 폭 25mm · 소재를 3°만 편향 → 손상 없음

외부 롤러: 나선형 홈 가공 → 고속에서도 주행 안정

베어링: 전 롤러 볼베어링

방수: 스플래시 방지 설계

케이블 길이: 표시기 연결 케이블 2m

표시기 장착: 케이블 연결 또는 측정 헤드 직접 장착 모두 가능

치수 (측정 헤드)

전체 폭: 200 mm

전체 길이: 240 mm

높이: 131.5 mm (DMS-TENS 포함)

롤러 직경: Ø29 mm (외부) · Ø25 mm (센서)

적용 소재

제지용 펠트, 클로딩, 포일, 필름, 시브 (Sieve), 직포 소재

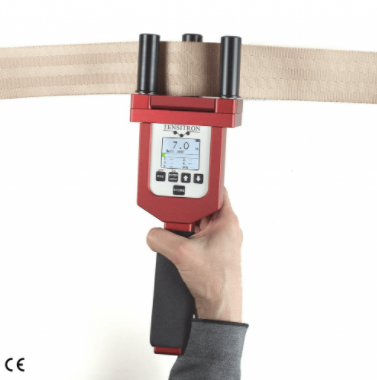

BTX-1 Series

협폭·평면 소재 전용 디지털 밴드 장력계. 주행·정지 상태 모두 측정, 소재별 맞춤 교정.

측정 범위: 0.51 ~ 500 lb (모델별)

분해능: 0.2 lb (BTX-500은 1 lb)

정확도: ±2% Full-scale (표준)

단위: lb / kg / daN 선택

데이터 출력: 아날로그(Option A) / RS-232(Option E)

배터리: NiMH 충전식 · 8시간 연속

제품 개요

Tensitron BTX-1 Series는 좁고 평평한 소재의 장력을 측정하는 디지털 밴드 장력계입니다. 나일론 스트랩, 안전벨트, 협폭 폴리 웹, 평 구동 벨트, 소형 V벨트(정지 시 1/8"까지) 등 협폭 소재의 장력을 주행 또는 정지 상태에서 한 손으로 빠르게 측정합니다. 소재별 맞춤 교정(최대 10종)으로 정확도를 높이고, 컬러바 그래픽으로 장력 상태를 한눈에 확인하며, 데이터 평균 기능으로 고속 주행 소재의 측정값을 안정화합니다. 휴대용 케이스와 NIST 소급 교정 성적서가 기본 포함됩니다.

BTX-1 모델 라인업

BTX-25-1: 3~25 lb · 분해능 0.2 lb · 공차 ±0.5 lb

BTX-50-1: 5~50 lb · 분해능 0.2 lb · 공차 ±1 lb

BTX-100-1: 5~100 lb · 분해능 0.2 lb · 공차 ±2 lb

BTX-250-1: 5~250 lb · 분해능 0.2 lb · 공차 ±5 lb

BTX-500-1: 25~500 lb · 분해능 1 lb · 공차 ±10 lb

주요 기능

측정 대상: 나일론 스트랩·안전벨트·협폭 폴리웹·평벨트·소형 V벨트(정지 시 1/8")

교정: 소재별 맞춤 교정(최대 10종) · 10ft 샘플 제공

컬러바 그래픽: 장력 상태를 시각적으로 표시

데이터: 연속·단일 포인트 저장 · 평균 기능

롤러: 표준 2" Delrin (3"·스테인리스·알루미늄 커스텀 옵션 R)

데이터 출력: 아날로그(Option A) / RS-232(Option E)

적용 소재

나일론 스트랩, 안전벨트, 협폭 폴리 웹, 평 구동 벨트, 소형 V벨트

참고

폭 4"·두께 1/4"까지 정지 타이다운·래칫 스트랩은 STX 스트랩 텐션메타 참조

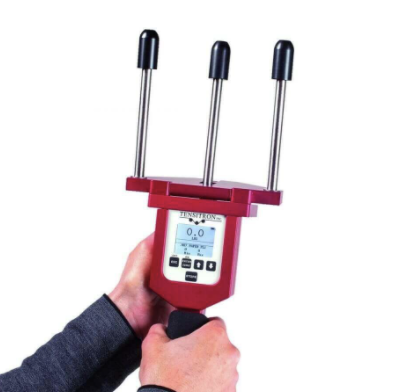

WX-1 Series

광폭 평면 소재 전용 디지털 웹 장력계. 4인치 연장 롤러.

측정 범위: 0.5~1,000 lb (모델별)

정확도: ±2% Full-scale

롤러: 4인치 연장 끝단 접촉 롤러 (길이 1.44인치)

적용 소재 폭: 8인치(20cm) 이상

소재 두께: 1/8인치(3.2mm) 이하

교정: NIST 추적 가능 · 소재별 맞춤 교정

제품 개요

Tensitron WX-1은 광폭 평면 소재 전용 디지털 웹 장력계입니다. 4인치 연장 롤러로 필름·시트·웹의 국부 장력을 위치별로 측정해, 웹 주행 중 장력 편차로 인한 주름·사행을 진단합니다.

모델 라인업

WX-25-1: 0.5~25 lb · 정확도 ±0.5 lb · 분해능 0.2 lb

WX-50-1: 1~50 lb · 정확도 ±1 lb · 분해능 0.2 lb

WX-100-1: 1~100 lb · 정확도 ±2 lb · 분해능 0.2 lb

WX-250-1: 1~250 lb · 정확도 ±5 lb · 분해능 0.2 lb

WX-500-1: 1~500 lb · 정확도 ±10 lb · 분해능 1 lb

WX-1000-1: 50~1,000 lb · 정확도 ±20 lb · 분해능 5 lb

주요 기능

롤러 구조: 4인치 연장 끝단에 접촉 롤러 → 광폭 소재에 직접 접촉

데이터: 연속·단일 포인트 저장 · 통계·평균값 기능

이동 측정: 주행 중인 소재에서 평균값 기능으로 진동 오차 제거

데이터 출력: 아날로그 (Option A) / RS-232 시리얼 (Option E)

배터리: NiMH 충전식 · 8시간 연속

교정: 소재 10ft(약 3m) 샘플로 맞춤 교정. 최대 10종 저장

적용 소재

직물, 종이, 플라스틱 시트, 금속박, 컨베이어 벨트, 필름
